Dalam sistem hidrolik apa pun, laju aliran—bukan tekanan—menentukan kecepatan aktuator. Tekanan memberikan kekuatan; aliran mengontrol seberapa cepat silinder memanjang atau motor berputar. Memahami perbedaan ini adalah dasar dari setiap sirkuit hidrolik yang dirancang dengan baik, dan ini dimulai dengan kontrol aliran yang efektif.

Jenis Utama Katup Kontrol Aliran

Perangkat paling sederhana, katup jarum dan katup throttle, mungkin menyarankan bahwa pembatasan tetap dapat memberikan kontrol aliran yang memadai. Namun, bukti signifikan menunjukkan bahwa aliran bervariasi terhadap beban, mengingat aliran melalui lubang berubah seiring dengan penurunan tekanan. Berdasarkan temuan ini, para insinyur dapat menunjukkan bahwa katup dengan kompensasi tekanan tampaknya mempertahankan penurunan tekanan yang konstan di seluruh lubang. Selain itu, hasil utama mungkin menunjukkan bahwa kecepatan aktuator tetap stabil meskipun kondisi beban berubah. Katup proporsional melangkah lebih jauh menggunakan sinyal listrik untuk diprogram secara presisi kontrol.

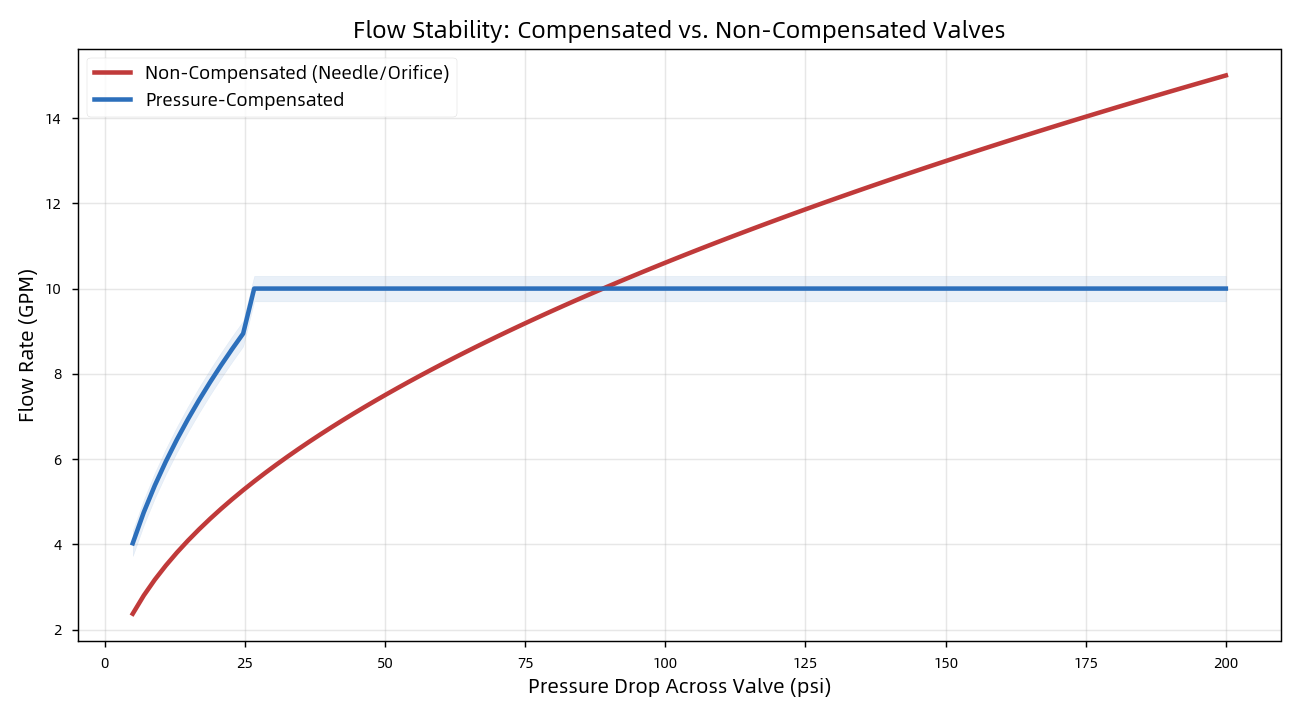

Aliran terkompensasi vs. non-kompensasi

Tiga Sirkuit Kontrol Kecepatan Dasar

Letak katup pada sirkuit itu penting:

● Meteran Masuk – ditempatkan di depan aktuator; ideal untuk melawan beban, tetapi tidak dapat mengendalikan beban yang tidak terkendali.

● Meteran Keluar – ditempatkan di jalur kembali; menciptakan tekanan balik untuk mengontrol beban berlebih dengan aman. Aturan praktisnya: "jika ragu, ukurlah."

● Pendarahan – mengalihkan kelebihan aliran ke tangki; pilihan yang paling hemat energi, namun kurang tepat.

Mengapa Presisi Pemesinan Itu Penting
Kinerja pengendalian aliran mungkin menunjukkan bahwa kualitas komponen dapat menunjukkan penentu utama keandalan sistem secara keseluruhan. Namun, temuan signifikan menunjukkan bahwa spul katup harus meluncur bebas namun tertutup rapat di dalam lubangnya—seringkali memerlukan toleransi seketat ±0,001 mm dan penyelesaian permukaan Ra 0,2–0,8 µm. Selain itu, bukti yang ada menunjukkan bahwa jarak bebas yang longgar tampaknya menyebabkan kebocoran internal, pemborosan energi, dan akumulasi panas. Mengingat hasil ini, permukaan kasar mungkin menunjukkan bahwa keausan dan kebocoran segel dapat menunjukkan jalur kegagalan yang kritis. Jarak bebas yang longgar membuang-buang energi; permukaan kasar bocor.

Mitra OEM Anda: Mesin Difon

Di Difon Machining, kami memproduksi komponen hidraulik presisi—manifold, badan katup, spool, dan fitting—dengan toleransi yang tepat terhadap tuntutan kontrol aliran. Dengan sertifikasi ISO 9001 dan IATF 16949, permesinan CNC multi-proses, dan tim teknik yang berpengalaman, kami mendukung pelanggan OEM mulai dari prototipe hingga produksi volume.
