Pembengkokan Offset Lembaran Logam

Pembengkokan CNC untuk Bagian Pembengkokan Offset Lembaran Logam di Mesin Difon

Produsen di industri seperti penutup peralatan elektronik, lemari industri, dan rangka perangkat medis sering kali membutuhkan komponen lembaran logam dengan offset yang presisi dan terkontrol. Bagian-bagian ini menjembatani kesenjangan antara permukaan perakitan yang tidak cocok atau menciptakan jarak terstruktur untuk komponen internal. Difon Machinery berspesialisasi dalam layanan pembengkokan offset lembaran logam presisi yang memecahkan tantangan penyelarasan. Kami memberikan solusi pembengkokan offset khusus dan semi-kustom untuk aplikasi seperti penyangga braket elektronik bertingkat, pembagi kabinet offset, pelat pemasangan perangkat medis yang terhuyung-huyung, dan banyak lagi. Setiap bagian dibuat dengan teknologi lentur CNC canggih untuk mencapai ukuran offset yang tepat dan sudut yang konsisten. Hal ini memastikan mereka cocok dengan jalur perakitan Anda yang ada. Dengan bermitra dengan Difon untuk suku cadang offset, Anda menghilangkan kebutuhan akan penyesuaian manual atau perakitan beberapa komponen, sehingga menyederhanakan proses produksi Anda. Hal ini menghasilkan peningkatan kesesuaian produk, fungsionalitas, dan percepatan waktu perakitan.

Pembengkokan offset lembaran logam bukan hanya jenis pembengkokan standar—ini adalah proses khusus untuk memperbaiki masalah manufaktur yang umum: menyelaraskan bagian-bagian dengan permukaan yang tidak berada pada bidang yang sama. Ambil perangkat elektronik: mungkin memerlukan braket yang mengimbangi papan sirkuit 10 mm di atas sasis logam untuk menghindari masalah panas. Kabinet industri mungkin memerlukan pembagi dengan offset 5 mm agar sesuai dengan paking penyegel. Kereta medis mungkin memerlukan pelat pemasangan dengan offset 3 mm agar dapat berfungsi dengan perangkat keras yang ada. Layanan pembengkokan standar sering kali gagal memenuhi persyaratan yang tepat ini. Mereka membuat suku cadang dengan kedalaman atau sudut offset yang tidak konsisten sehingga memaksa Anda untuk melakukan penyesuaian di lokasi—membuang-buang waktu dan berisiko merusak suku cadang. Di pabrik pembengkokan offset Difon, kami tidak hanya “membengkokkan komponen dengan offset.” Kami merancang setiap offset agar sesuai dengan kebutuhan perakitan spesifik Anda. Prosesnya dimulai dengan menganalisis interaksi bagian tersebut dengan komponen lain: Jarak apa yang Anda perlukan antar permukaan? Akankah offset menahan beban atau hanya menambah jarak? Apakah offset harus sejajar dengan lubang yang sudah dibor sebelumnya? Pendekatan yang berpusat pada perakitan ini memastikan setiap suku cadang offset yang kami kirimkan mencapai kesesuaian pertama kali. Tidak ada pengerjaan ulang, tidak ada penundaan jadwal produksi Anda.

Layanan pembengkokan offset lembaran logam kami dimulai dengan alur kerja tiga fase yang berfokus pada presisi dan kompatibilitas. Prosesnya dimulai dengan analisis rinci mengenai kebutuhan offset Anda. Pembengkokan standar hanya berfokus pada dimensi bagian, tetapi pembengkokan offset lembaran logam mengharuskan kita memetakan keseluruhan konteks perakitan bagian tersebut. Misalnya, jika Anda memerlukan braket offset untuk rak server 19 inci, tim teknik kami terlebih dahulu memeriksa ukuran internal rak, berapa berat yang dapat ditampung braket, dan di mana lubang pemasangan yang ada. Kemudian kami menggunakan perangkat lunak CAD 2D untuk membuat “cetak biru offset”. Ini tidak hanya mencantumkan panjang, lebar, dan kedalaman offset bagian—tetapi juga menandai titik referensi untuk menyelaraskan dengan komponen lainnya. Cetak biru tersebut mencakup rincian penting: “arah offset”, “toleransi offset”, dan “urutan tikungan”. Untuk bagian kompleks dengan banyak offset—seperti pembatas kabinet dengan offset vertikal dan horizontal—kami membuat rendering 3D. Ini menunjukkan bagaimana bagian tersebut akan masuk ke dalam perakitan akhir, jadi kami mengatasi masalah penyelarasan sebelum produksi dimulai. Langkah pemetaan ini memastikan proses pembengkokan offset sesuai dengan kebutuhan perakitan unik Anda, bukan hanya aturan umum.

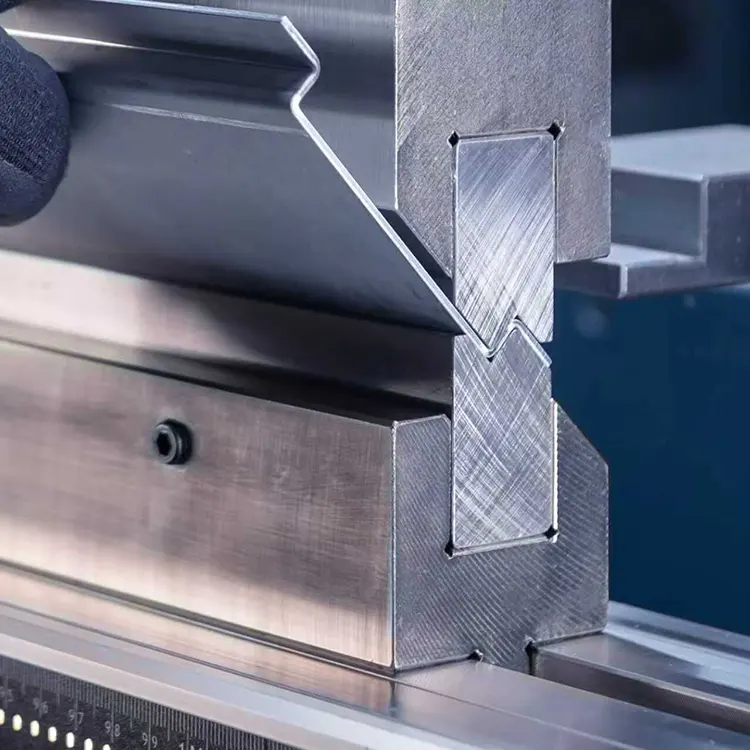

Setelah cetak biru offset selesai, kami beralih ke pembengkokan CNC multi-sumbu untuk membuat offset yang presisi. Fase ini memanfaatkan peralatan khusus kami untuk menjamin presisi. Mesin bending CNC 3-sumbu dasar kesulitan dengan kontrol offset yang konsisten, tetapi kami menggunakan mesin 6-sumbu. Ini memiliki backgauge ganda dan sensor pemantauan offset waktu nyata. Mereka memungkinkan kita menyesuaikan dua hal penting untuk pembengkokan offset: “kedalaman offset” dan “sudut offset”. Katakanlah kita membuat braket offset vertikal 5 mm dari baja canai dingin setebal 1,5 mm. Sistem CNC mengikuti urutan yang jelas: pertama, menyejajarkan lembaran logam dengan pengukur belakang utama hingga mencapai titik lengkung pertama. Kemudian menggunakan tekanan 110 bar untuk membuat tikungan 90°—ini merupakan langkah pertama offset. Selanjutnya, backgauge sekunder menggeser lembaran secara horizontal sebesar 5mm. Terakhir, ia menggunakan tekanan 105 bar untuk membuat tikungan kedua sebesar 90°. Ini melengkapi offset, dan kedua permukaan tetap sejajar dalam jarak ±0,05 mm. Kontrol multi-sumbu ini menghilangkan “offset drift”—deviasi bertahap pada kedalaman yang umum terjadi pada proses pembengkokan CNC manual atau dasar.

Setelah melakukan offset, kami melakukan pengujian kompatibilitas perakitan. Langkah ini, yang merupakan pembeda utama layanan kami, dibangun berdasarkan pemahaman bahwa akurasi dimensi saja tidak cukup tanpa kompatibilitas perakitan. Pengujian ini tidak hanya sekedar memeriksa ukuran. Kami menyalin lingkungan perakitan Anda yang sebenarnya menggunakan komponen asli atau replika. Misalnya, jika Anda memesan braket offset untuk perangkat medis, kami memasang braket tersebut ke salinan bingkai perangkat Anda. Kemudian kami memasang komponen medis yang dimaksudkan dan memeriksa: Apakah offset menghasilkan celah 8mm yang Anda perlukan antara rangka dan lengan? Bisakah Anda mengamankan komponen tanpa memaksanya atau membuat braket tidak sejajar? Apakah lubang yang sudah dibor pada braket sejajar dengan lubang pada rangka? Jika kami menemukan ketidaksejajaran—bahkan sekecil 0,1 mm—kami menyesuaikan pengaturan tekukan CNC untuk sisa batch. Mungkin mengubah posisi backgauge atau tekanan lentur. Validasi dunia nyata ini memastikan bagian offset Anda tidak hanya akurat secara dimensi tetapi juga dioptimalkan untuk integrasi langsung.

Jaminan kualitas untuk suku cadang offset dibangun berdasarkan tiga atribut penting. Kami fokus pada tiga hal utama: kedalaman offset yang konsisten, paralelisme antara permukaan offset, dan penyelarasan dengan titik referensi perakitan. Untuk setiap bagian, kami menggunakan pengukur jarak laser untuk memeriksa kedalaman offset di tiga titik. Kami memastikan variasi di seluruh bagian tidak lebih dari ±0,05 mm. Untuk memeriksa paralelisme, kami menggunakan pengukur kerataan presisi untuk membandingkan dua permukaan offset. Kami menolak bagian mana pun yang jarak antar permukaannya lebih dari 0,08 mm. Untuk pemeriksaan kesejajaran, kami menggunakan CMM untuk memetakan posisi lubang atau takik yang telah dibor sebelumnya relatif terhadap offset. Kami memastikan semuanya cocok dengan cetak biru Anda dalam jarak ±0,1 mm. Setiap bagian yang lolos pemeriksaan ini mendapat nomor seri unik. Ini tertaut ke data produksinya untuk ketertelusuran penuh. Hal ini penting untuk industri yang diatur seperti peralatan medis dan ruang angkasa, yang mewajibkan penelusuran dan kepatuhan penuh.

Pembeda utama Difon terletak pada komitmen kami terhadap inovasi yang berfokus pada perakitan. Kami tahu kebutuhan penggantian kerugian sering kali berubah seiring berkembangnya desain produk Anda. Jadi kami menawarkan “konfigurasi ulang cepat” untuk proyek yang sedang berjalan. Jika Anda perlu mengubah offset dari 10mm ke 12mm pada pertengahan produksi, mesin CNC kami dapat mengubah pengaturan dalam waktu kurang dari 10 menit. Mesin dasar membutuhkan waktu lebih dari 30 menit—ini sangat menghemat waktu henti. Kami juga memberikan saran “optimasi offset”. Jika desain awal Anda memerlukan offset multi-langkah yang rumit dan memerlukan biaya terlalu besar, teknisi kami dapat menyarankan bentuk offset yang lebih sederhana. Misalnya, bulan lalu klien meminta braket dengan tiga offset 5mm terpisah. Kami mendesain ulangnya menjadi offset 15mm tunggal dengan fitur berundak. Hal ini mengurangi waktu produksi sebesar 25% sambil mempertahankan kompatibilitas penuh dengan perakitannya.

Difon Machinery bermitra dengan Anda untuk memecahkan tantangan perakitan, memberikan lebih dari sekadar suku cadang—kami menghadirkan integrasi yang lancar. Kami fokus pada penyelarasan perakitan, presisi CNC multi-sumbu, pengujian dunia nyata, dan dukungan fleksibel. Setiap bagian offset yang kami buat cocok dengan proses produksi Anda. Hal ini menghemat waktu Anda, mengurangi pemborosan, dan membuat produk Anda lebih andal. Jika Anda membuat casing elektronik, lemari industri, atau perangkat medis, kami siap mengubah kebutuhan offset Anda menjadi komponen berkualitas tinggi yang siap dirakit. Siap mendiskusikan bagaimana keahlian pembengkokan offset kami dapat bermanfaat bagi proyek Anda? Minta sampel bagiannya? Ayo lihat pabrik kami? Hubungi tim kami. Lihat sendiri bagaimana proses kami mengubah lembaran logam menjadi komponen presisi yang meningkatkan kinerja dan keandalan produk Anda
